BRAVOLL® PTH-SX

POPIS

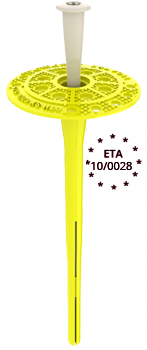

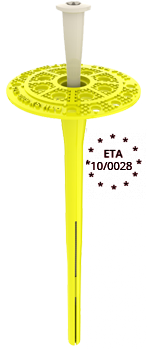

Šroubouvá talířová kotva s plastovým šroubem k mechanickému upevnění běžně používaných tepelně-izolačních desek v kontaktních zateplovacích systémech (ETICS) pro povrchovou i zápustnou montáž.




VHODNÁ PRO



A B C D E
beton

zdivo
z plných
cihel

zdivo
z děrovaných
cihel

lehčený
beton
pórobeton




VÝHODY

  • Univerzální kotva - osvědčení pro všechny kategorie podkladních materiálů
  • Vysoká únosnost – příznivá spotřeba kotev
  • Nulový prostup tepla kotvou
  • Komprimační zóna dříku těla pro snadné zapuštění talíře do izolantu
  • Pro rychlou montáž je kotva předmontovaná
  • Zápustná a povrchová montáž pomocí montážního přípravku BRAVOLL® MPS
  • Možnost kombinace s přídavnými talíři BRAVOLL® IT PTH  a BRAVOLL® ZP

TECHNICKÁ DATA

  • Evropské technické schválení: ETA 10/0028
  • Technický předpis: ETAG 014
  • Užitná kategorie dle ETAG 014: A, B, C, D, E
  • Kvalitativní třída A dle TP z CZB: Pro kategorii A, B, C
  • Průměr kotvy: 8 mm
  • Průměr talíře: 60 mm
  • Průměr vrtání: 8 mm
  • Minimální kotevní hloubka: 35 mm (A, B, C, D), 55mm (E)
  • Maximální kotevní hloubka: 70 mm
  • Minimální hloubka vrtání: 45-50 mm (A, B, C, D), 65-70mm (E)
  • Pomocný montážní přípravek: MPS (Torx 30)
  • Bodový činitel prostupu tepla χ: 0,000 W/K
  • Únosnost talířku: 1,54 kN
  • Tuhost talířku: 0,7 kN/mm

TECHNICKÉ PARAMETRY

Kategorie materiálů



Popis

Charakteristická únosnost NRk (kN)

A

Beton C12/15

1,2

A

Beton C16/20 – C50/60

1,2

B

Plné cihly

1,2

B

Vápenopískové cihly

1,2

B

Dutinové tvárnice

1,2

C

Děrované cihly

0,6

C

Děrované cihly dle ÖNORM B6124

0,9

D

Lehčený beton

0,9

E

Pórobeton

0,5

Krajová vzdálenost Cmin (mm)

100

Osová vzdálenost Smin (mm)

100

Minimální tloušťka podkladního materiálu h (mm)

100

ROZMĚROVÁ ŘADA

Typ BRAVOLL®

Kód

Celková délka mm

Průměr vrtání

Tloušťka izolačního
materiálu (mm)

Hloubka vrtání (mm)

PTH-SX 60/8-135

054890

135

8

90

50/70

PTH-SX 60/8-155

054891

155

8

110

50/70

PTH-SX 60/8-175

054892

175

8

130

50/70

PTH-SX 60/8-195

054893

195

8

150

50/70

PTH-SX 60/8-215

054894

215

8

170

50/70

PTH-SX 60/8-235

054895

235

8

190

50/70

PTH-SX 60/8-255

054896

255

8

210

50/70

VÝBĚR DÉLEK PODLE TLOUŠŤKY IZOLACE A PODKLADU

Popis

Celková délka La (mm)

Max. tloušťka izolace hd (mm)

Max. tloušťka izolace hd (mm)

Max. tloušťka izolace hd (mm)

Max. tloušťka izolace hd (mm)





Novostavba 1)

Rekonstrukce 2)

Novostavba 3)

Rekonstrukce 4)

Kategorie materiálů



A, B, C, D

E

PTH-SX 60/8-135

135

90

70

70

50

PTH-SX 60/8-155

155

110

90

90

70

PTH-SX 60/8-175

175

130

110

110

90

PTH-SX 60/8-195

195

150

130

130

110

PTH-SX 60/8-215

215

170

150

150

130

PTH-SX 60/8-235

235

190

170

170

150

PTH-SX 60/8-255

255

210

190

190

170



1) při kotevní hloubce 35 mm a 10 mm lepicího tmelu (a2)
2) při kotevní hloubce 35 mm, 20 mm staré omítky (a1) a 10 mm lepicího tmelu (a2)
3) při kotevní hloubce 55 mm a 10 mm lepicího tmelu (a2)
4) při kotevní hloubce 55 mm, 20 mm staré omítky (a1) a 10 mm lepicího tmelu (a2)
