BRAVOLL® TIT 60/5-20

POPIS

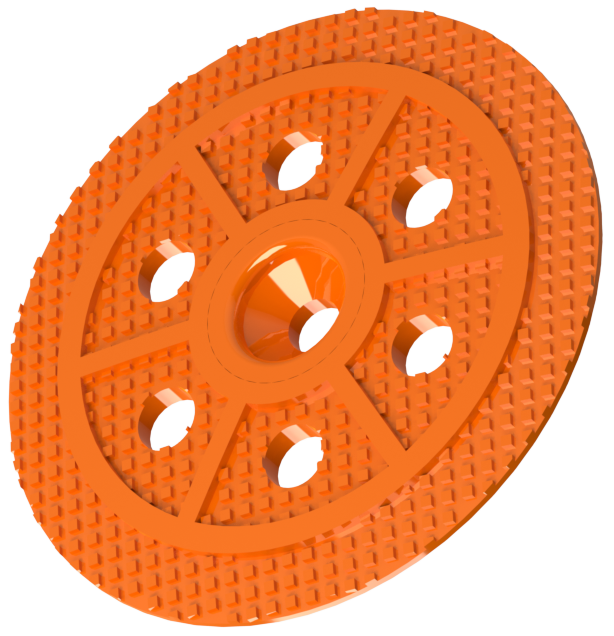

Šroubová plastová kotva s tepelně-izolační vzduchovou dutinou pro přerušení tepelného mostu se používá k mechanickému upevnění tuhých tepelně-izolačních desek z polystyrenu (EPS) a minerální vlny (MW) v kontaktních zateplovacích systémech (ETICS).

Používá se v kombinaci se samořeznými šrouby s kuželovou zápustnou hlavou TORX T25.

Šroub má vysokou korozní odolnost (15 cyklů Kesternicha).

VHODNÁ PRO

dřevo, dřevotřískové desky, ocelový plech

VÝHODY

  • Se šrouby EURO VR15 a TS15 je možná přímá montáž bez předvrtání do většiny základních  materiálů
  • Jednoduchá a rychlá montáž
  • Omezení tepelného mostu
  • Spolehlivé spojení talíře kotvy se stěrkovým tmelem

TECHNICKÁ DATA

  • Certifikát TZUS: 090-030656
  • Podkladní materiály pro šrouby EURO TS15: Dřevo, dřevotřískové desky, ocelový plech do tloušťky 0,88 mm
  • Podkládní materiály pro šrouby EURO VR15: Dřevo, dřevotřískové desky, ocelový plech do tloušťky 2 x 1,25 mm
  • Průměr šroubu: 4,8 mm
  • Průmér talíře: 60 mm
  • Minimální kotevní hloubka: 20-40 mm
  • Únosnost talířku: 1,18 kN
  • Tuhost talířku: 0,3 kN/mm

ROZMĚROVÁ ŘADA

Typ BRAVOLL®

Kód

Průměr talířku dp mm

Minimální kotevní
hloubka (mm)

Tloušťka izolačního
materiílu (mm)



TIT 60/5-20

012601

60

35

60

TIT 60/5-20 012602 60 35 60
TIT 60/5-20 012603 60 35 20
TIT 60/5-20 012604 60 35 40
TIT 60/5-20 012605 60 35 60
TIT 60/5-20 012606 60 35 80
TIT 60/5-20 012607 60 35 100

VÝBĚR DÉLEK PODLE TLOUŠŤKY IZOLACE A PODKLADU

TS15

Kód

Délka šroubu (mm)

Délka kotvy La (mm)

Kotevní hloubka Hnom (mm)

Tloušťka izolace hd (mm)  Ks/kt

4,8x60

48060 60 70 20-40 30-50 200

4,8x80

48080 80 90 20-40 50-70 200

4,8x100

48100 100 110 20-40 70-90 200

4,8x120

48120 120 130 20-40 90-110 200

4,8x140

48140 140 150 20-40 110-130 200

4,8x160

48160 160 170 20-40 130-150 500

4,8x180

48180 180 190 20-40 150-170 500

4,8x200

48200 200 210 20-40 170-190 500



VR15 Kód Délka šroubu (mm) Délka kotvy La (mm)  Kotevní hloubka Hnom (mm)  Tloušťka izolace hd (mm)  Ks/kt

4,8x60

49060 60 70 20-40 30-50 1000

4,8x80

49080 80 90 20-40 50-70 1000

4,8x100

49100 100 110 20-40 70-90 500

4,8x120

49120 120 130 20-40 90-110 500

4,8x140

49140 140 150 20-40 110-130 500
