PTH-S

BRAVOLL® PTH-S

POPIS

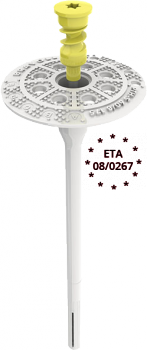

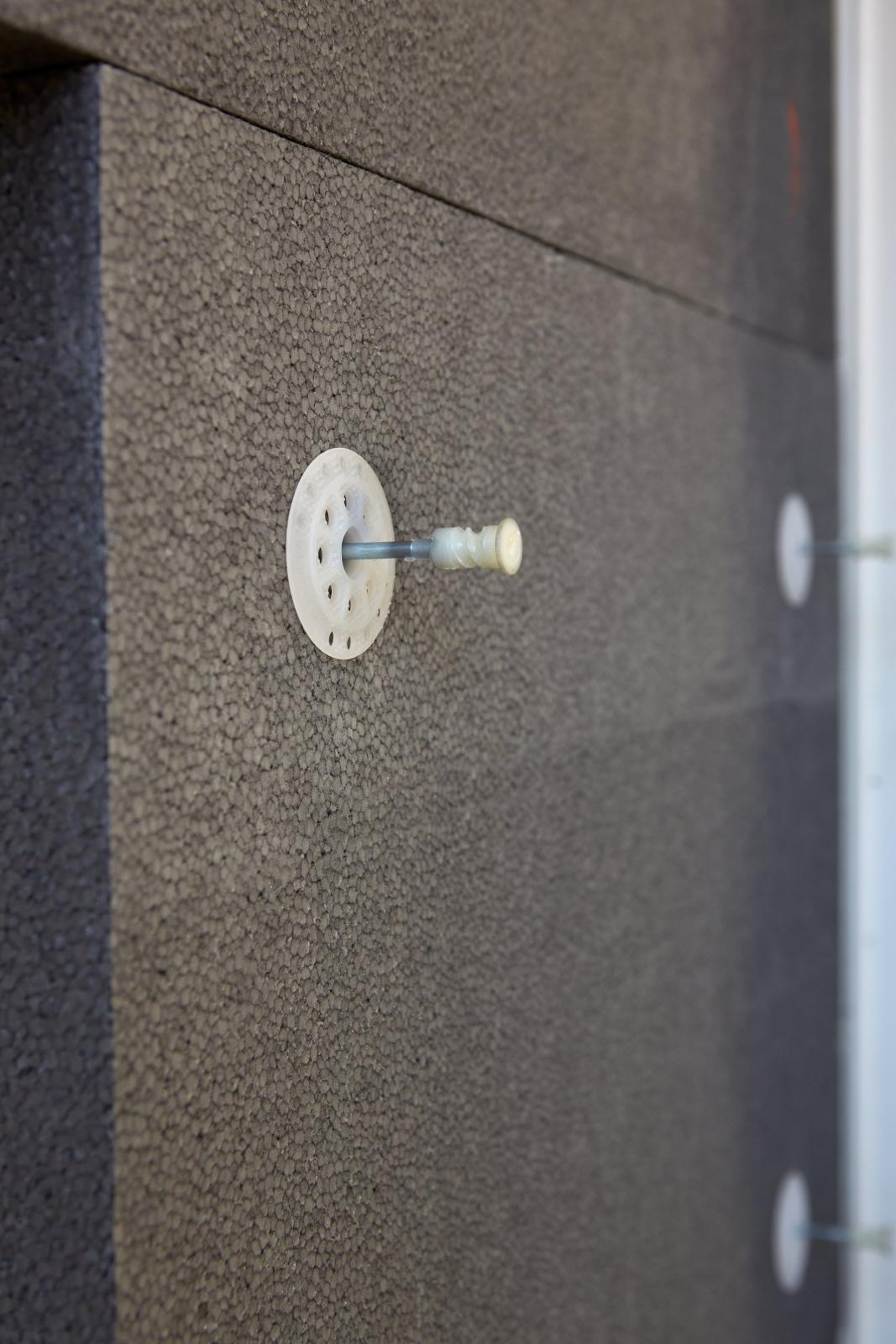

Šroubová talířová kotva s ocelovým šroubem k mechanickému upevnění běžně používaných tepelně-izolačních desek v kontaktních zateplovacích systémech (ETICS) pro povrchovou i zápustnou montáž.

VHODNÁ PRO



beton

zdivo
z plných
cihel

zdivo
z děrovaných
cihel

lehčený
beton
pórobeton



VÝHODY

  • Univerzální kotva - osvědčení pro všechny kategorie podkladních materiálů
  • Vysoká únosnost - příznivá spotřeba kotev
  • Široká rozměrová řada délek (od 95 do 475mm) na upevnění tloušťky izolantu až do 440 mm
  • Šroub z pozinkované oceli se zástřikem pro omezení prostupu tepla

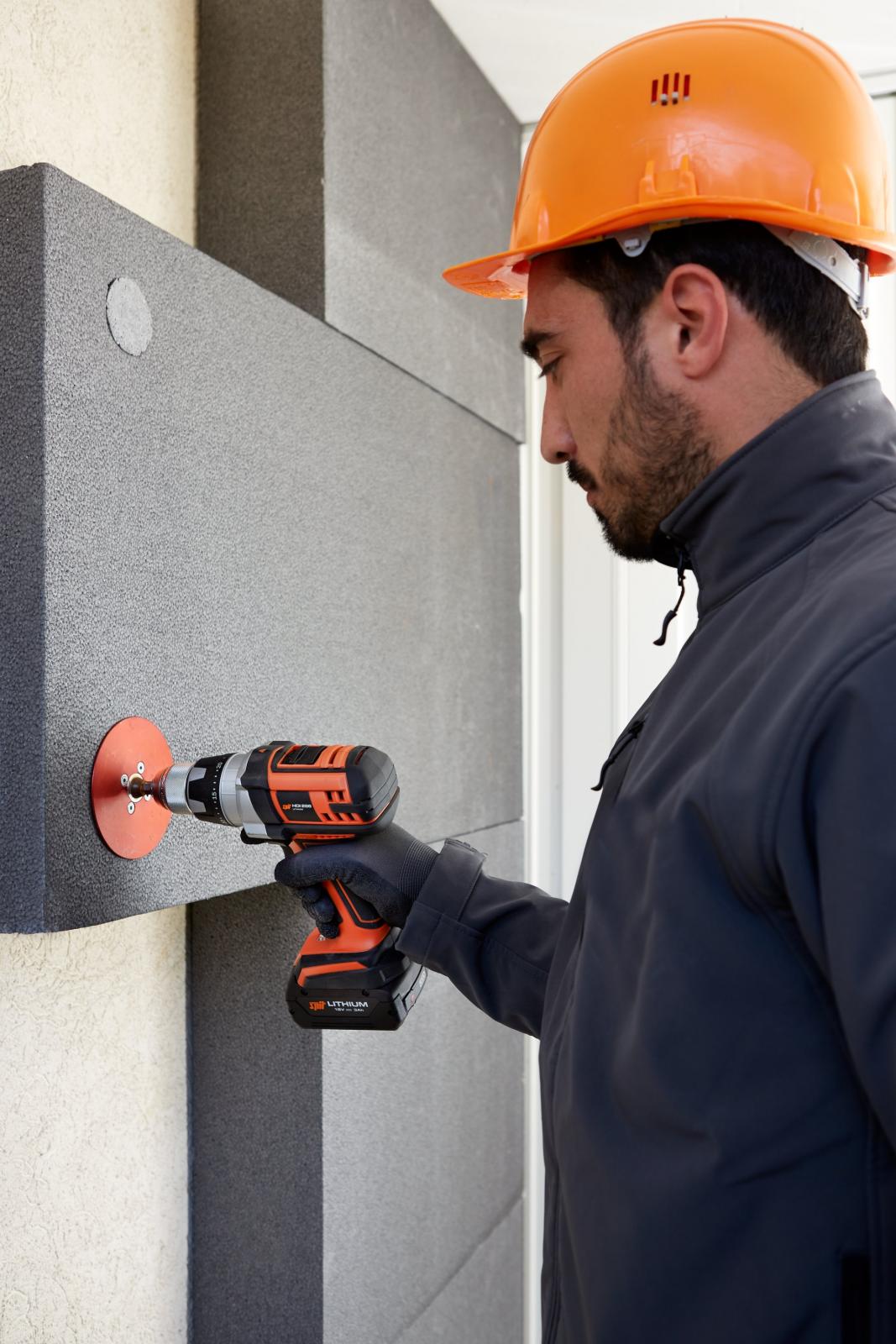

  • Jednoduchá a rychlá montáž skrz izolant
  • Pro rychlou montáž je kotva předmontovaná
  • Nízká kotevní hloubka a průměr vrtání 8 mm pro rychlejší montáž

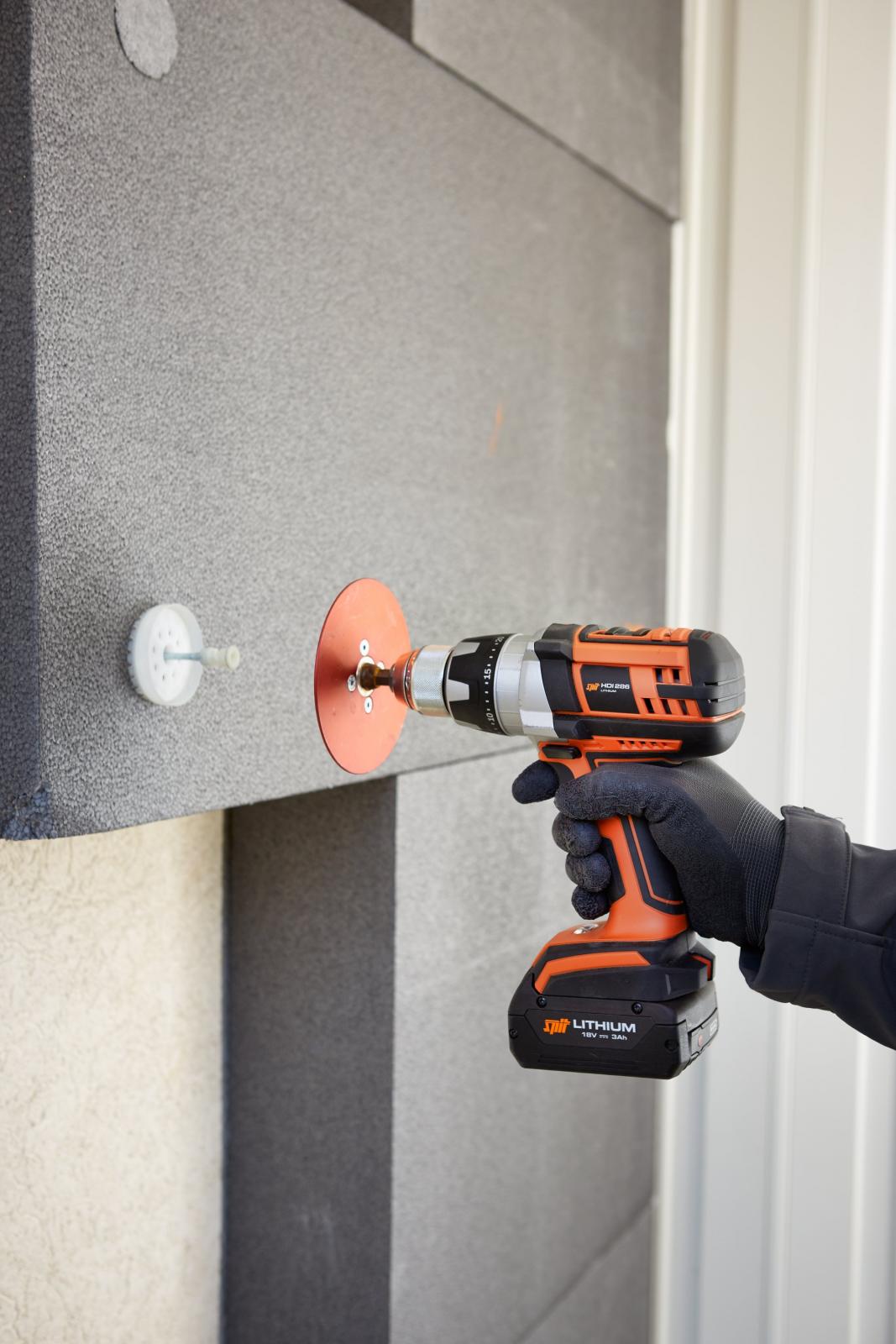

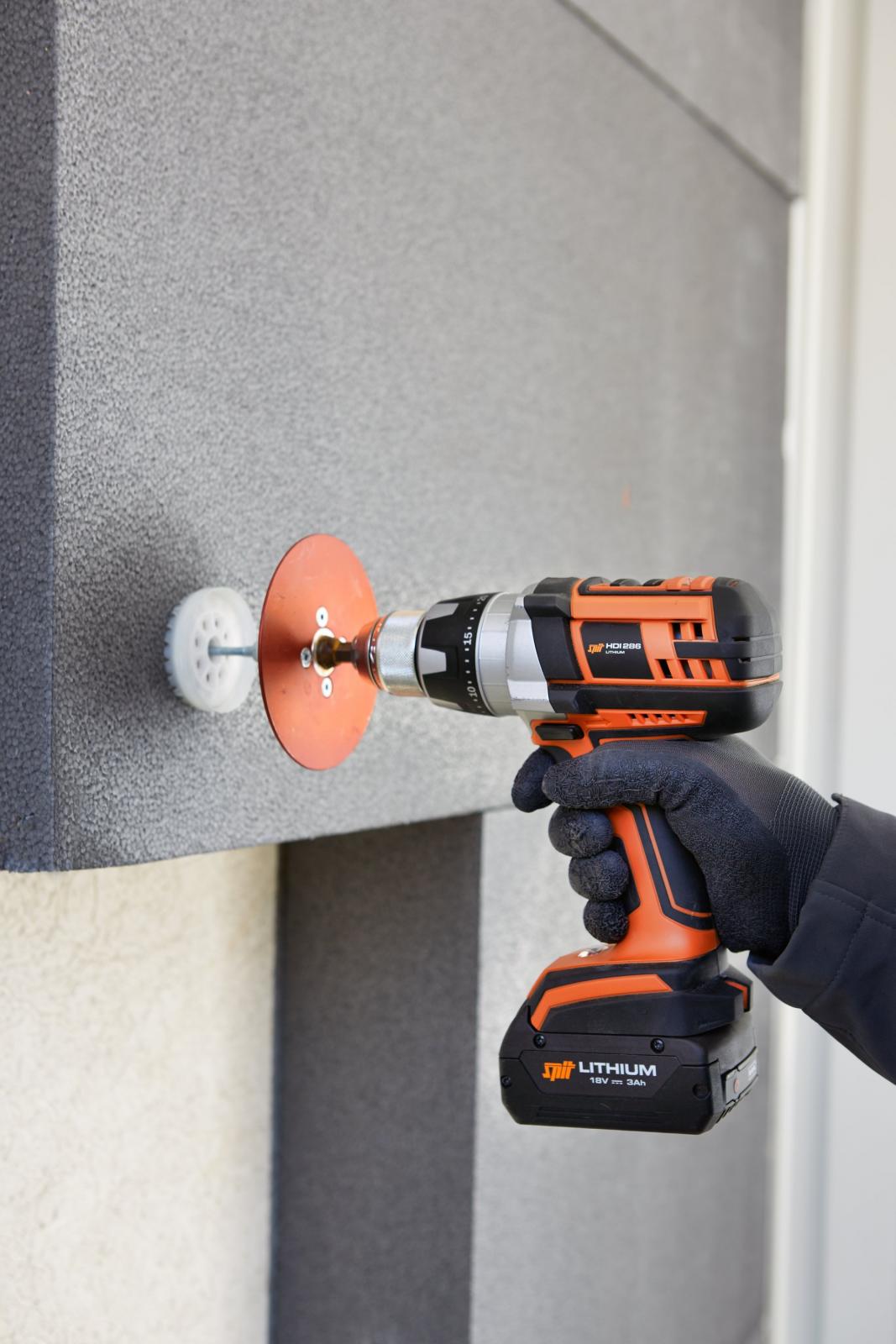

  • Zápustná a povrchová montáž pomocí montážního přípravku BRAVOLL® MPS
  • Možnost kombinace s přídavnými talíři BRAVOLL® IT PTH, BRAVOLL® ZT100 a BRAVOLL® ZP


TECHNICKÁ DATA

  • Evropské technické schválení: ETA 08/0267
  • Technický předpis: ETAG 014
  • Užitná kategorie dle ETAG 014: A, B, C, D, E
  • Kvalitativní třída A dle TP z CZB: Pro kategorii A, B, C
  • Průměr kotvy: 8 mm
  • Průměr talíře: 60 mm
  • Průměr vrtání: 8 mm
  • Minimální kotevní hloubka: 25 mm (A, B, C, D), 65 mm (E)
  • Minimální hloubka vrtání: 35-40 mm (A, B, C, D), 75-80 mm (E)
  • Pomocný montážní přípravek: MPS (Torx 30)
  • Bodový činitel prostupu tepla χ: 0,002 W/K
  • Únosnost talířku: 2,6 kN
  • Tuhost talířku: 0,9 kN/mm

TECHNICKÉ PARAMETRY

Kategorie materiálů



Popis

Charakteristická únosnost NRk (kN)

A

Beton C12/15

1,5

A

Beton C16/20 – C50/60

1,5

B

Plné cihly

1,5

B

Vápenopískové cihly

1,2

B

Dutinové tvárnice

1,5

C

Děrované cihly

0,75

C

Děrované cihly dle ÖNORM B6124

0,6

D

Lehčený beton

1,0

E

Pórobeton

0,6

Krajová vzdálenost Cmin (mm)

100

Osová vzdálenost Smin (mm)

100

Minimální tloušťka podkladního materiálu h (mm)

100

ROZMĚROVÁ ŘADA

Typ BRAVOLL®

Kód

Celková délka mm

Ks v kartonu

Ks na paletě

PTH-S 60/8-95

10598

95

200

8400

PTH-S 60/8-115

10599

115

200

8400

PTH-S 60/8-135

10600

135

200

7200

PTH-S 60/8-155

10601

155

200

7200

PTH-S 60/8-175

11624

175

100

4200

PTH-S 60/8-195

10603

195

100

4200

PTH-S 60/8-215

10604

215

100

4200

PTH-S 60/8-235

10605

235

100

3600

PTH-S 60/8-255

10606

255

100

3600

PTH-S 60/8-275

11195

275

100

3600

PTH-S 60/8-295

11497

295

100

3600

PTH-S 60/8-315

11498

315

100

3600

PTH-S 60/8-335

11499

335

100

3600

PTH-S 60/8-355

11500

355

100

3600

PTH-S 60/8-375

11753

375

100

2800

PTH-S 60/8-395

11754

395

100

2800

PTH-S 60/8-415

11755

415

100

2800

PTH-S 60/8-435

11756

435

100

2800

PTH-S 60/8-455

11757

455

100

2800

PTH-S 60/8-475

11758

475

100

2800

VÝBĚR DÉLEK PODLE TLOUŠŤKY IZOLACE A PODKLADU

Typ BRAVOLL®

Celková délka La (mm)

Max. tloušťka izolace hd (mm)

Max. tloušťka izolace hd (mm)

Max. tloušťka izolace hd (mm)

Max. tloušťka izolace hd (mm)





Novostavba 1)

Rekonstrukce 2)

Novostavba 3)

Rekonstrukce 4)

Kategorie materiálů



A, B, C, D

E

PTH-S 60/8-95

95

60

40

-

-

PTH-S 60/8-115

115

80

60

40

-

PTH-S 60/8-135

135

100

80

60

40

PTH-S 60/8-155

155

120

100

80

60

PTH-S 60/8-175

175

140

120

100

80

PTH-S 60/8-195

195

160

140

120

100

PTH-S 60/8-215

215

180

160

140

120

PTH-S 60/8-235

235

200

180

160

140

PTH-S 60/8-255

255

220

200

180

160

PTH-S 60/8-275

275

240

220

200

180

PTH-S 60/8-295

295

260

240

220

200

PTH-S 60/8-315

315

280

260

240

220

PTH-S 60/8-335

335

300

280

260

240

PTH-S 60/8-355

355

320

300

280

260

PTH-S 60/8-375

375

340

320

300

280

PTH-S 60/8-395

395

360

340

320

300

PTH-S 60/8-415

415

380

360

340

320

PTH-S 60/8-435

435

400

380

360

340

PTH-S 60/8-455

455

420

400

380

360

PTH-S 60/8-475

475

440

420

400

380



1) při kotevní hloubce 25 mm a 10 mm lepicího tmelu (a2)
2) při kotevní hloubce 25 mm, 20 mm staré omítky (a1) a 10 mm lepicího tmelu (a2)
3) při kotevní hloubce 65 mm a 10 mm lepicího tmelu (a2)
4) při kotevní hloubce 65 mm, 20 mm staré omítky (a1) a 10 mm lepicího tmelu (a2)
