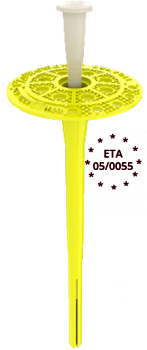

BRAVOLL® PTH-X
POPIS
Zatloukací talířová kotva s plastovým trnem k mechanickému upevnění tuhých tepelně-izolačních desek v polystyrenu (EPS) v kontaktních zateplovacích systémech (ETICS).
VHODNÁ PRO
| A | B | C | D |
 |
 |
 |
 |
| beton |
zdivo |
děrovaná cihla |
lehčený beton |
VÝHODY
- Vysoká únosnost – příznivá spotřeba kotev
- Jednoduchá a rychlá montáž srkz izolant
- Pro rychlou montáž je kotva předmontovaná
- Nulový prostup tepla kotvou
- Účinná kotevní hloubka a průměr vrtání 8 mm pro rychlejši montáž
TECHNICKÁ DATA
- Evropské technické schválení: ETA 05/0055
- Technický předpis: ETAG 014
- Užitná kategorie dle ETAG 014: A, B
- Průměr kotvy: 8 mm
- Průmér talíře: 60 mm
- Průměr vrtání: 8 mm
- Minimální kotevní hloubka: 35 mm
- Minimální hloubka vrtání: 45-50 mm
- Bodový činitel prostupu tepla χ: 0,000 W/K
- Únosnost talířku: 1,6 kN
- Tuhost talířku: 0,6 kN/mm
TECHNICKÉ PARAMETRY
|
Kategorie materiálů |
Obrázek |
Popis |
Charakteristická únosnost Nrk (kN) |
|
A |
|
Beton C12/15 |
0,6 |
|
A |
Beton C16/20 – C50/60 |
0,9 |
|
|
B |
|
Plné cihly |
0,9 |
| C | |
Děrovaná cihla | 0,3 |
| 0,5 | |||
| D | |
Lehčený beton | 0,9 |
|
Krajová vzdálenost Cmin (mm) |
100 |
||
|
Osová vzdálenost Smin (mm) |
100 |
||
|
Minimální tloušťka podkladního materiálu h (mm) |
100 |
||
ROZMĚROVÁ ŘADA
|
Typ BRAVOLL® |
Kód |
Celková délka mm |
Průměr vrtání |
Tloušťka izolačního |
Hloubka vrtání |
|
PTH 8-115-70 |
078090 |
115 |
8 |
70 |
50 |
|
PTH 8-135-90 |
078091 |
135 |
8 |
90 |
50 |
|
PTH 8-155-110 |
078092 |
155 |
8 |
110 |
50 |
|
PTH 8-175-130 |
078093 |
175 |
8 |
130 |
50 |
| PTH 8-195-150 | 078094 | 195 | 8 | 150 | 50 |
| PTH 8-215-170 | 078095 | 215 | 8 | 170 | 50 |
|
PTH 8-235-190 |
078096 |
235 |
8 |
190 |
50 |
VÝBĚR DÉLEK PODLE TLOUŠŤKY IZOLACE A PODKLADU
|
Typ BRAVOLL® |
Celková délka La (mm) |
Max. tloušťka izolace hd (mm) |
Max. tloušťka izolace hd (mm) |
|
|
|
Novostavba 1) |
Rekonstrukce 2) |
|
Kategorie materiálů |
A, B |
||
|
PTH 60/8-95 |
95 |
50 |
30 |
|
PTH 60/8-115 |
115 |
70 |
50 |
|
PTH 60/8-135 |
135 |
90 |
70 |
|
PTH 60/8-155 |
155 |
110 |
90 |
|
PTH 60/8-175 |
175 |
130 |
110 |
1) při kotevní hloubce 35 mm a 10 mm lepícího tmelu (a2)
2) při kotevní hloubce 35 mm, 20 mm staré omítky (a1) a 10 mm lepícího tmelu (a2)
